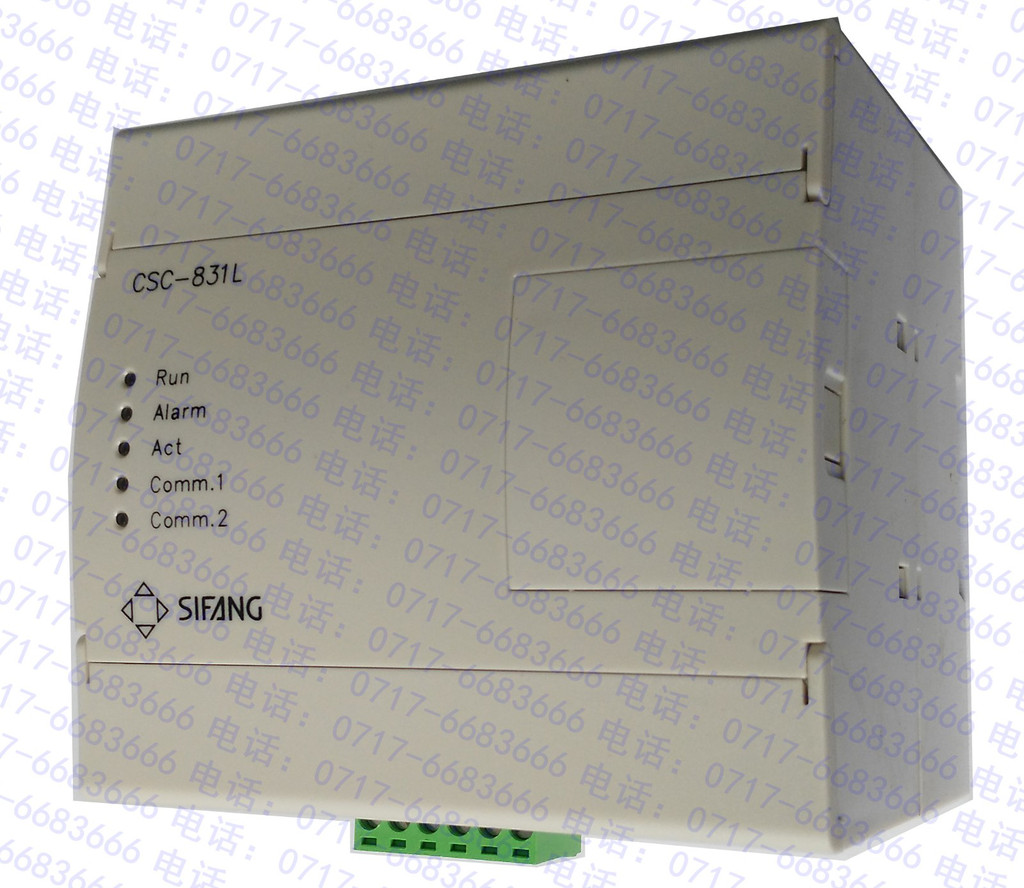

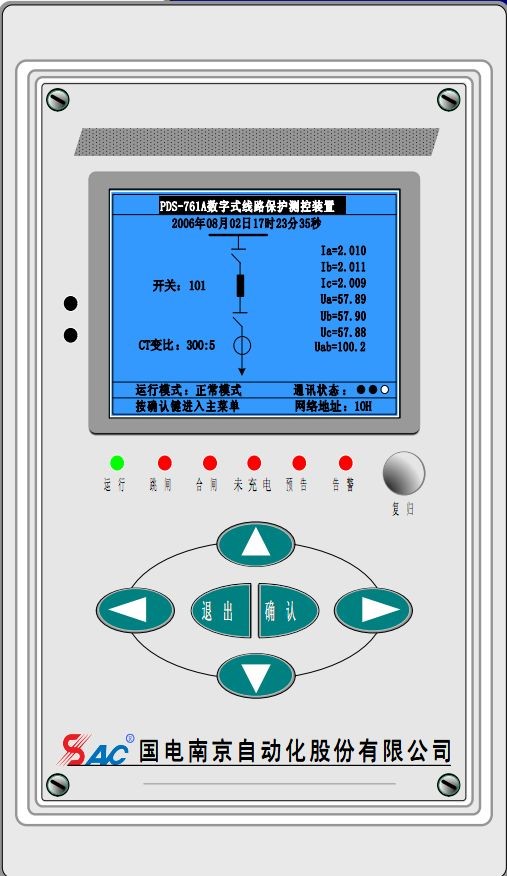

点击图片查看原图
三段式过流保护（可经复合电压启动，可带方向）
三段式零序过流保护（可带方向）
过负荷告警
重合闸
检同期手合
合闸加速保护
低周减载
低压减载
小电流接地选线
I，U，P，Q，Cosφ ，有功电度，无功电度，14 路开关量采集
GPS 对时（分脉冲，秒脉冲或IRIG-B 方式）
2 原理说明
2.1 三段式过流保护
当任一相电流大于定值，经延时，装置跳闸。
三段过流保护均可由控制字独立选择投入或退出，是否需要经复合电压启动，是否带方向。
当选择经复合电压启动时：A 相电流经Uab、Uca 或负序电压启动，B 相电流经Uab、Ubc 或负序电
压启动，C 相电流经Ubc、Uca 或负序电压启动。
当选择带方向时：Ia 与Ubc 组成A 相方向元件，Ib 与Uca 组成B 相方向元件，Ic 与Uab 组成C 相
方向元件。当电流相对与电压的相角为（－30°～＋90°）时，为正方向。方向元件带有记忆功能以消除
近端三相短路时方向元件的死区。
当装置检测出母线PT 断线时，装置自动将经复压启动或带方向的过流保护退出，对于没有经复合电
压启动和未带方向的纯过流保护不受PT 断线影响。
